Построение дисперсионной кривой стилоскопа. Визуальный качественный анализ сталей и порошковых материалов
Для визуальной регистрации спектра используют призменные приборы спектроскопы, которые подразделяются на два типа: стилоскопы и стилометры. На рис. 3.18 приведена схема стилоскопа. Стилометры, в отличие от стилоскопов, снабжены фотометрическим устройством, позволяющим производить измерение относительных интенсивностей спектральных линий.
При горении дуги между электродами в окуляре стилоскопа наблюдают спектр. В нем легко выделить несколько областей с различным цветом линий (табл. 3.3).
Задачей качественного анализа является обнаружение элементов, входящих в состав проб, по самым интенсивным линиям. Его проводят с помощью дисперсионной кривой, устанавливающей связь между длинами волн спектральных линий и делениями шкалы барабана стилоскопа. Кривую строят для конкретного прибора по линиям нескольких элементов, лежащих в различных областях видимой части спектра.
Работа по анализу порошковых проб и сплавов на основе железа с помощью стилоскопа состоит из следующих стадий: построение дисперсионной кривой стилоскопа, обнаружение элементов порошковой пробы и легирующих добавок в стали.
Приборы, материалы и реактивы
Стилоскоп СЛ-11, графитовые электроды (обычные и с кратером), таблицы спектральных линий, планшеты масштабной бумаги, набор оксидов металлов (натрий, кальций, цинк, барий) или их солей, порошковые пробы неизвестного состава и образцы сталей.
Выполнение работы
Построение дисперсионной кривой стилоскопа
Дисперсионной кривой стилоскопа называют графическую зависимость длины волны (λ) от деления шкалы барабана (d). Ее строят по спектральным линиям натрия, кальция, цинка и бария в диапазоне λ = 400 ÷ 700 нм. Для этого в кратер графитового электрода поочередно помещают оксиды или соли (хлориды, нитраты) натрия, кальция, бария, цинка и устанавливают его вертикально в держатель нижнего электрода. В качестве верхнего электрода используют спектрально чистый угольный стержень, который располагают горизонтально на предметном столике так, чтобы расстояние между электродами не превышало 2–3 мм. Закрыв зону возбуждения защитным колпаком, включают дугу и наблюдают спектры в окуляре. Установив барабан прибора в положение 130–140 делений, изучают спектры от больших длин волн к меньшим, начиная с натрия. Его линии имеют дублетный характер и появляются во всех областях спектра. Выбор наиболее интенсивных спектральных линий и определение значений их длин волн проводят с помощью атласов или таблиц спектральных линий. Найденные спектральные линии совмещают с реперной линией окуляра барабаном, регистрируя значения делений шкалы. Результаты измерений записывают в таблицу.
Элемент |
Длина волны, нм |
Интенсивность в дуге |
Цвет |
Значение шкалы барабана |
|
|
|
|
|
На основании полученных данных на планшетах масштабной бумаги строят дисперсионную кривую прибора, отмечая на оси абсцисс значения длин волн (нм) в масштабе 1 см : 5 нм, а на оси ординат – соответствующие деления шкалы барабана, начиная с наименьшего значения, в масштабе 1:1.
Качественный анализ порошковых проб и легированных сталей с помощью дисперсионной кривой стилоскопа
Пользуясь атласами и таблицами спектральных линий, устанавливают наиболее интенсивные линии контролируемых элементов в дуговом режиме и их длины волн. С помощью дисперсионной кривой стилоскопа методом интерполяции λ на ось d определяют соответствующие им значения делений шкалы барабана.
Для идентификации какого-либо элемента в пробе помещают его соль, оксид либо металлическую стружку в кратер нижнего электрода. Барабан устанавливают на делении, найденном с помощью дисперсионной кривой для самой интенсивной линии этого элемента. Включив дуговой разряд, наблюдают в окуляре стилоскопа спектральную линию характерного цвета в непосредственной близости от реперной линии. Небольшое смещение допустимо, так как точность установления линии барабаном составляет ± 1нм. Затем, не меняя положения барабана, вводят в дугу порошковую пробу или стружку анализируемой стали. Если образец изготовлен в виде кокеля, его закрепляют вместо нижнего электрода. При наблюдении в окуляре стилоскопа линии, аналогичной наблюдаемой ранее, делают вывод о присутствии данного элемента в пробе.
Подобным образом проверяют наличие щелочных и щелочноземельных элементов в порошковых пробах и Mn, Cr, Ni, W, Mo – в сталях. Результаты записывают в таблицу.
Элемент |
Длина волны, нм |
Значение шкалы барабана |
Вывод |
|
|
|
|

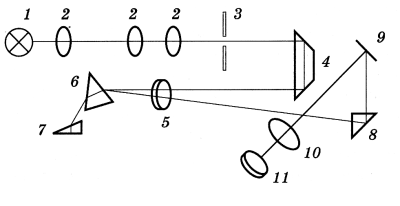

Рис. 3.18. Внешний вид и оптическая схема стилоскопа |
Свет от дугового источника 1 с помощью линз 2 попадает на щель 3 и поворотной призмой 4 через объектив 5 направляется на систему из двух стеклянных призм (6, 7). Покрытый серебром катет призмы 7 отражает лучи, которые вновь проходят диспергирующую систему (6, 7) и через объектив 5 и поворотную призму 8 попадают на зеркало 9 и далее в окуляр 11. Вращение призмы 7 , осуществляемое барабаном стилоскопа, приводит к перемещению спектра в поле зрения.
Таблица 3.3
Границы длин волн для основных цветов видимой области спектра
Цвет |
λ, нм |
Красный |
640–720 |
Оранжевый |
595–640 |
Желтый |
565–595 |
Зеленый |
495–565 |
Голубой |
455–495 |
Синий |
425–455 |
Фиолетовый |
395–425 |
