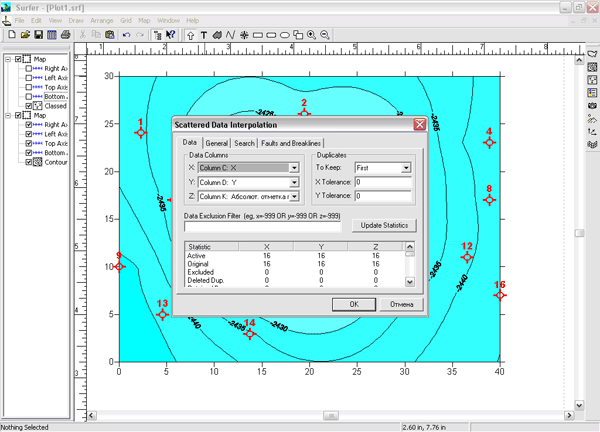

Задание: 1. Построить структурную карту по подошве заданной свиты (циклита). 2. Определить местоположение поднятий и впадин в рельефе заданной поверхности. 3. Провести сравнительный анализ морфоструктур палеорельефа. Исходный материал: данные табл. 5.1, схема расположения скважин. Порядок выполнения работы: 1. На схему расположения скважин (по данным табл. 5.1) выносятся абсолютные отметки подошвы заданной свиты (циклита), поместив эти значения под номерами скважин (рис. 5.13). ![]() Рис. 5.13

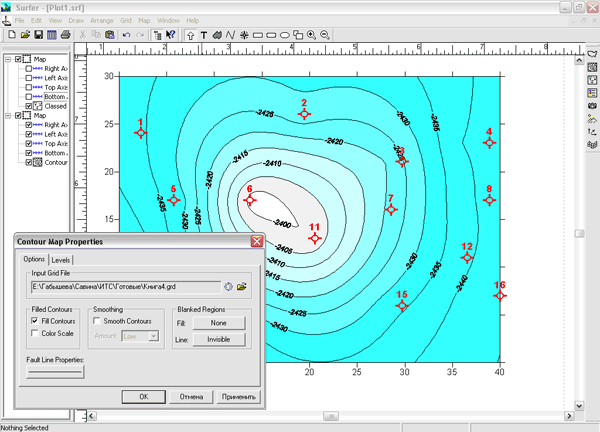

2. С учетом выбранной величины сечения строится карта изогипс подошвы заданной свиты (циклита) в программе Surfer (рис. 5.14). ![]() Рис. 5.14
|
