Практически опыт с билинзой Бийе мало чем отличаются от опыта с бипризмой. Оптические эксперименты с билинзой рассмотрены в работах [4]. Возможно несколько вариантов таких экспериментов.

Первый вариант. Линза из диэлектрика разрезается по диаметру и ее половинки смещаются друг относительно друга образуя между собой небольшой зазор, который при проведении опыта закрывается непрозрачной полосой, рисунок 5.5а.

Второй вариант. Линзу из диэлектрика разрезают по диаметру и ее половинки смещают друг относительно друга на некоторое расстояние вдоль оптической оси, рисунок 5.5б.

Вариант третий. Из диэлектрической линзы вблизи ее диаметра вырезают не большую симметричную относительно диаметра полосу и удаляют ее. После это оставшиеся части линзы сдвигают «основаниями». Граница раздела полулинз располагается на оптической оси OO, рисунок 5.5в.

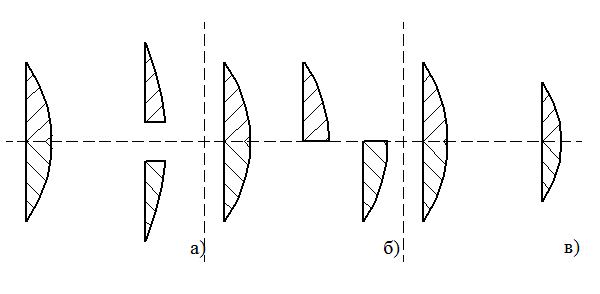

Рисунок 5.5

Способы расположения линзы Бийе в экспериментальной схеме

Для демонстрации интерференционной картины от билинзы Бийе собирается стандартная схема, как на рисунке 5.6. Передающую S и приемную P антенны располагают на прямой. Между ними помещают билинзу. Выбор билинз определяется поставленной задачей. Удобно расположить источник S между фокусным и двойным фокусным расстоянием. Перемещая приемник P перпендикулярно «оптической оси» схемы определяют положения максимумов и минимумов в интерференционной картине.

Методические примечания.

1.Так как вид интерференционной картины в большой степени зависит от геометрии экспериментальной схемы, необходимо заранее отстроить схему и сделать на столе пометы о расположении элементов.

2.Прием удобно вести не рупорной антенной, а открытым торцом волновода.

3.Раздвигать линзы (способ а) удобно на расстояние примерно 5 см друг от друга.

4.В способе в) удалять в центральной части сегмент необходимо в 5 см ширины.

5.Смещение линз (способ б) необходимо определить опытным путем.

6.Обратите внимание на то, что в способе а) верхняя полулинза формирует вторичный источник в верхней части экспериментальной схемы (при параллельном падающем на нее излучении), а нижняя в нижней части, то в способе в) наоборот – верхняя полулинза формирует вторичный источник ниже «оптической оси», а нижняя в верхней части.

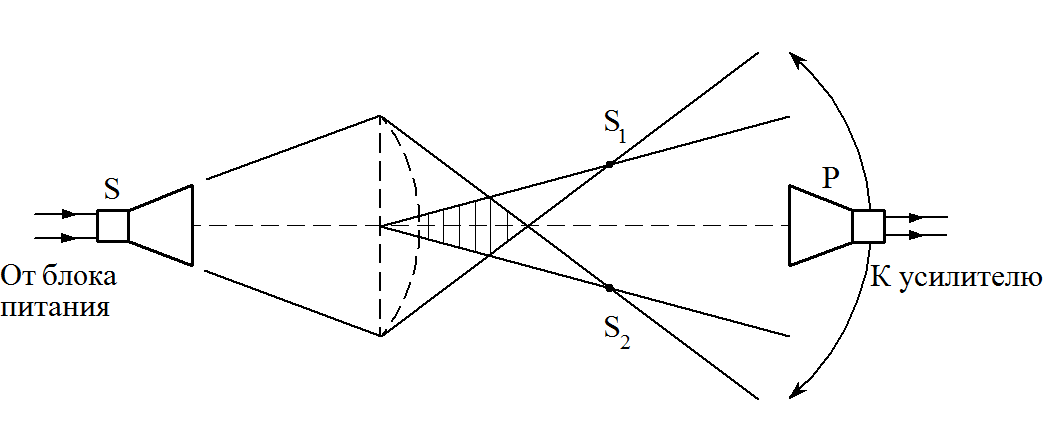

Рисунок 5.6

Экспериментальная схема для показа опыта «Линза Бийе»
