5.1. Естественный и поляризованный свет. Поляризатор и анализатор. Закон Малюса

Естественный и поляризованный свет. Электромагнитная волна является поперечной. Колебания вектора напряженности электрического поля и вектора индукции магнитного поля в электромагнитной волне происходят в перпендикулярных к направлению распространения волны плоскостях. Направление вектора напряженности электрического поля определяет тип поляризации световой волны.

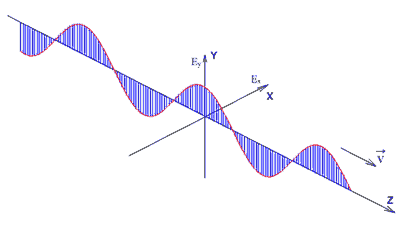

Рис. 5.1

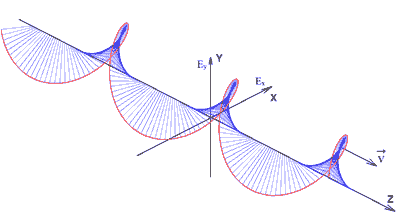

Рис. 5.2

Если колебания вектора  происходят в одной плоскости, такая волна называется плоскополяризованной или линейнополяризованной (рис. 5.1). Плоскость, проходящая через вектор  и направление распространения волны, называется плоскостью колебаний.

Если конец вектора  в плоскости, перпендикулярной к направлению распространения волны, описывает эллипс или окружность, то свет соответственно называется эллиптически поляризованным или поляризованным по кругу. Распределение вектора напряженности эллиптически поляризованного света показано на рис. 5.2

Если конец вектора  в плоскости, перпендикулярной к направлению распространения волны, совершает беспорядочные колебания, то есть плоскость колебаний постоянно и беспорядочно меняется, то свет называется естественным или неполяризованным. Условно это можно изобразить так, как показано на рис. 5.3, где стрелками показано направление колебаний вектора .

Как правило, естественные источники света (солнце, пламя свечи, электрическая лампа) излучают именно такие, неполяризованные электромагнитные волны. Излучение таких источников представлено в каждый момент времени из световых волн от огромного числа независимо излучающих атомов с различной поляризацией. Каждый атом излучает плоскополяpизованные волны, но плоскости их колебаний никак не согласованы между собой. Поэтому в результирующей волне вектор напряженности электрического поля беспорядочно изменяет свою ориентацию во времени, так что в среднем все направления колебаний оказываются равноправными.

Рис. 5.3

Рис. 5.4

Наконец, можно создать частично поляризованный свет, в котором не все плоскости колебаний одинаково представлены, а имеется некоторое преимущественное направление колебаний вектора  (рис. 5.4). Из рис. 5.4 видно, что вертикальные колебания соответствуют максимальной интенсивности , горизонтальные – минимальной . Частично поляризованный свет характеризуют степенью поляризации , которую определяют как

Для плоскополяризованного света ; для естественного света ; для эллиптически поляризованного света понятие «степень поляризации» неприменимо.

В каждый момент времени вектор  может быть спроектирован на две взаимно перпендикулярные оси (рис. 5.5).
